Ako vypočítať chladiace zaťaženie pre chladič?

Výpočet chladiaceho zaťaženia pre chladič je kľúčovým krokom pri zabezpečovaní efektívnej prevádzky akéhokoľvek chladiaceho systému. Ako dodávateľ chladičov som z prvej ruky videl dôležitosť presných výpočtov chladiaceho zaťaženia. V tomto blogu vás prevediem procesom výpočtu chladiacej záťaže pre chladič a poskytnem vám znalosti a nástroje na prijímanie informovaných rozhodnutí pre vaše potreby chladenia.

Pochopenie základov chladiacej záťaže

Predtým, ako sa ponoríme do výpočtov, je nevyhnutné pochopiť, čo je chladiaca záťaž. Chladiaca záťaž sa vzťahuje na množstvo tepla, ktoré je potrebné odstrániť z priestoru, aby sa udržala príjemná teplota a vlhkosť. Zahŕňa ako citeľné teplo (teplo, ktoré môžete cítiť), tak aj latentné teplo (teplo spojené s vlhkosťou vo vzduchu).

Chladiace zaťaženie priestoru je ovplyvnené niekoľkými faktormi, vrátane:

• obsadenosť: Počet ľudí v priestore vytvára teplo telesným teplom a dýchaním.
• Vybavenie a spotrebiče: Elektronické zariadenia, osvetlenie a iné zariadenia počas prevádzky produkujú teplo.
• Slnečné žiarenie: Slnečné svetlo prenikajúce cez okná môže výrazne zvýšiť tepelnú záťaž v priestore.
• Vetranie: Množstvo čerstvého vzduchu privádzaného do priestoru ovplyvňuje chladiace zaťaženie, pretože môže byť potrebné ho ochladiť a odvlhčiť.
• Stavebná obálka: Izolácia, okná a dvere budovy môžu buď znížiť alebo zvýšiť prenos tepla medzi interiérom a exteriérom.

Krok 1: Určite rozmery priestoru

Prvým krokom pri výpočte chladiacej záťaže je zmerať rozmery priestoru, ktorý chcete chladiť. To zahŕňa dĺžku, šírku a výšku miestnosti. Tieto merania vám pomôžu vypočítať objem priestoru, ktorý je nevyhnutný na určenie množstva vzduchu, ktoré je potrebné ochladiť.

Napríklad, ak máte obdĺžnikovú miestnosť, ktorá je 10 metrov dlhá, 8 metrov široká a 3 metre vysoká, objem miestnosti by bol:
[Objem = Dĺžka \krát Šírka \krát Výška = 10 m \krát 8 m \krát 3 m = 240 m^3]

Krok 2: Vypočítajte citlivú tepelnú záťaž

Citeľné tepelné zaťaženie je množstvo tepla, ktoré je potrebné odobrať, aby sa znížila teplota vzduchu v priestore. Dá sa vypočítať pomocou nasledujúceho vzorca:
[Q_s = m \krát c_p \krát \Delta T]
kde:

• (Q_s) je rozumné tepelné zaťaženie (vo wattoch)
• (m) je hmotnostný prietok vzduchu (v kg/s)
• (c_p) je merná tepelná kapacita vzduchu (približne 1005 J/kg°C)
• (\Delta T) je teplotný rozdiel medzi vnútorným a vonkajším vzduchom (v °C)

Na výpočet hmotnostného prietoku vzduchu môžete použiť nasledujúci vzorec:
[m = \rho \krát V]
kde:

• (\rho) je hustota vzduchu (približne 1,2 kg/m³ za štandardných podmienok)
• (V) je objemový prietok vzduchu (v m³/s)

Objemový prietok vzduchu je možné určiť na základe požiadaviek na vetranie priestoru. Napríklad typický kancelársky priestor môže vyžadovať rýchlosť vetrania 0,1 m³/s na osobu.

Predpokladajme, že miestnosť, ktorú sme predtým vypočítali, má rýchlosť vetrania 0,1 m³/s na osobu a v miestnosti je 10 ľudí. Objemový prietok vzduchu by bol:
[V = 0,1 m^3/s/osoba \krát 10 osôb = 1m^3/s]

Hmotnostný prietok vzduchu by bol:
[m = \rho \krát V = 1,2 kg/m^3 \krát 1 m^3/s = 1,2 kg/s]

Predpokladajme tiež, že teplotný rozdiel medzi vnútorným a vonkajším vzduchom je 10°C. Rozumná tepelná záťaž by bola:
[Q_s = m \ krát c_p \ krát \ Delta T = 1,2 kg/s \ krát 1 005 J/kg ° C \ krát 10 ° C = 12 060 W]

Krok 3: Vypočítajte latentné tepelné zaťaženie

Zaťaženie latentným teplom je množstvo tepla, ktoré je potrebné odobrať, aby sa odstránila vlhkosť zo vzduchu v priestore. Dá sa vypočítať pomocou nasledujúceho vzorca:
[Q_l = m \times h_{fg} \times \Delta W]
kde:

• (Q_l) je latentné tepelné zaťaženie (vo wattoch)
• (m) je hmotnostný prietok vzduchu (v kg/s)
• (h_{fg}) je latentné teplo vyparovania vody (približne 2500 kJ/kg)
• (\Delta W) je rozdiel v pomere vlhkosti medzi vnútorným a vonkajším vzduchom (v kg/kg)

Pomer vlhkosti je hmotnosť vodnej pary na jednotku hmotnosti suchého vzduchu. Dá sa určiť pomocou psychrometrickej tabuľky alebo kalkulačky vlhkosti.

Predpokladajme, že rozdiel v pomere vlhkosti medzi vnútorným a vonkajším vzduchom je 0,005 kg/kg. Záťaž latentným teplom by bola:
[Q_l = m \krát h_{fg} \krát \Delta W = 1,2 kg/s \krát 2500000 J/kg \krát 0,005 kg/kg = 15000 W]

Krok 4: Vypočítajte celkové zaťaženie chladenia

Celkové chladiace zaťaženie je súčtom citeľného tepelného zaťaženia a latentného tepelného zaťaženia. V našom príklade by celkové chladiace zaťaženie bolo:
[Q_{total} = Q_s + Q_l = 12 060 W + 15 000 W = 27 060 W]

Krok 5: Zvážte ďalšie faktory

Okrem citeľného a latentného tepelného zaťaženia existuje niekoľko ďalších faktorov, ktoré možno bude potrebné zvážiť pri výpočte chladiaceho zaťaženia. Patria sem:

• Solárny tepelný zisk: Množstvo tepla, ktoré vstupuje do priestoru oknami, môže byť značné, najmä v budovách s veľkými oknami alebo v slnečnom podnebí. Na zníženie solárnych tepelných ziskov môžete použiť tieniace zariadenia, ako sú žalúzie alebo závesy.
• Tepelná záťaž zariadenia: Elektronické zariadenia, osvetlenie a iné zariadenia môžu vytvárať značné množstvo tepla. Nezabudnite do výpočtov zahrnúť tepelný výkon všetkých zariadení.
• Infiltrácia: Únik vzduchu cez trhliny a medzery v obvodovom plášti budovy môže zvýšiť chladiace zaťaženie. Infiltráciu môžete znížiť utesnením priesakov vzduchu a zlepšením izolácie vašej budovy.

Krok 6: Vyberte správny chladič

Po vypočítaní celkového chladiaceho zaťaženia si môžete vybrať ten správny chladič pre vaše potreby. Pri výbere chladiča je dôležité zvážiť nasledujúce faktory:

• Kapacita: Kapacita chladiča by mala postačovať na chladenie vášho priestoru. Uistite sa, že ste si vybrali chladič s kapacitou, ktorá je o niečo väčšia ako vaše vypočítané chladiace zaťaženie, aby ste zohľadnili budúci rast alebo zmeny vo vašich potrebách chladenia.
• Efektívnosť: Hľadajte chladič, ktorý je energeticky účinný, aby ste znížili prevádzkové náklady. Účinnosť chladiča sa zvyčajne meria jeho koeficientom výkonu (COP), čo je pomer chladiaceho výkonu k energetickému vstupu.
• Spoľahlivosť: Vyberte si chladič od renomovaného výrobcu s overenou spoľahlivosťou. Pomôže to zabezpečiť, aby váš chladič fungoval hladko a vyžadoval si minimálnu údržbu.

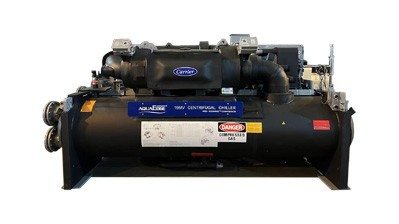

Ako dodávateľ chladičov ponúkame široký sortiment chladičov, ktoré vyhovujú vašim špecifickým potrebám. Niektoré z našich obľúbených modelov zahŕňajúOdstredivý chladič nosiča,Expanzný ventil pre nosič 32GB404534, aOdstredivý vodou chladený chladič Trane CVHG780.

Záver

Výpočet chladiaceho zaťaženia pre chladič je zložitý proces, ktorý si vyžaduje starostlivé zváženie niekoľkých faktorov. Podľa krokov uvedených v tomto blogu môžete presne vypočítať chladiace zaťaženie vášho priestoru a vybrať ten správny chladič pre vaše potreby.

Ak máte akékoľvek otázky alebo potrebujete pomoc s výpočtom chladiaceho zaťaženia pre váš chladič, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli urobiť správne rozhodnutie pre vaše potreby chladenia.

Referencie

• Príručka ASHRAE – Základy. Americká spoločnosť inžinierov vykurovania, chladenia a klimatizácie (ASHRAE).
• Návod na výpočet zaťaženia chladenia. Carrier Corporation.
• Psychrometria pre inžinierov HVAC. Spoločnosť Trane.
