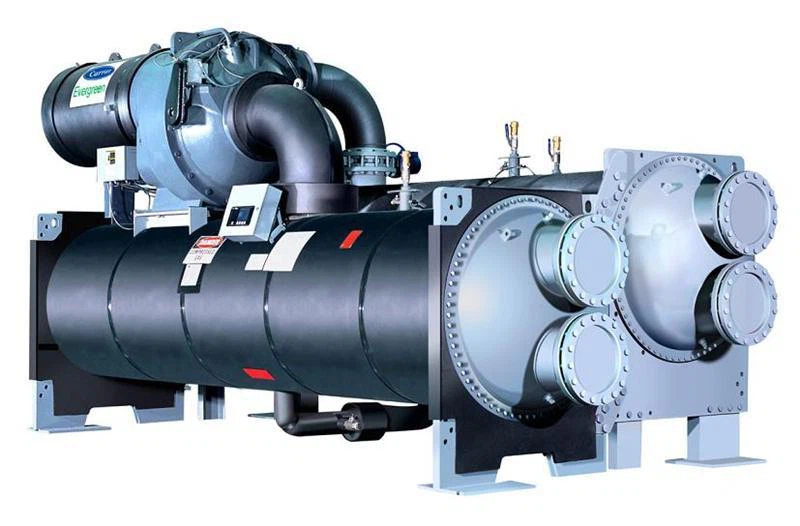

Chladič Carrier 19XR

Odstredivý chladič radu 19xr je vysokovýkonná, spoľahlivá a efektívna chladiaca jednotka, ktorá je navrhnutá tak, aby vyhovovala potrebám veľkých-chladiacich aplikácií. S dôrazom na vysokú účinnosť, nízku hlučnosť a vynikajúcu použiteľnosť je séria 19XR vybavená najnovšími pokrokmi v technológii chladenia, vďaka čomu je ideálna pre komerčné, priemyselné a verejné projekty infraštruktúry. Je špeciálne navrhnutý na použitie s chladivom HFC-134a bez obsahu chlóru, čím zaisťuje, že spĺňa moderné environmentálne normy.

Zaslať požiadavku

Na stiahnutie

Popis

chladič 19xrsériahlavnéVlastnosti

Skladom Pripravené na odoslanie

1. Úspora energie a účinnosť

Jednostupňový-kompresor:Používa kužeľový trubicový difúzor a Carrierovu paštétunted Rotatable Diffuser Structure (SRD) na rozšírenieúčinnosť kompresora, zlepšenie celkového výkonu systému.

Dvojstupňový-kompresor:FunkciaIde o bezlopatkový dizajn difúzora a je vybavený medziekonomizérom, ktorý booefektívnosť jednotky, vďaka čomu je ideálny pre aplikácie s-vysokým zdvihom.

Ultra{0}}účinná trubica na prenos tepla:Najnovšia teplonosná trubica spoločnosti Carrier znižuje odpor a zlepšuje výkon prenosu tepla, čím ďalej zvyšuje energetickú účinnosť jednotky.

2. Stabilná a spoľahlivá prevádzka

Vysokoúčinný{0}motor: Tpolo{0}}ukrytý vysokoúčinný motor{1}}má chladenie rozprašovaním tekutého chladiva, ktoré udržujenižšia teplota motora, čo vedie k vyššej prevádzkovej účinnosti.

Dizajn s menším počtom pohyblivých častí:Chladič je navrhnutý s minimálnym počtom pohyblivých častí, čo zaisťuje stabilnú a spoľahlivú prevádzku so zníženou pravdepodobnosťou mechanického zlyhania.

Zvýšená tesnosť:unique double{0}}slot tube plate design zobroves conneakčná tesnosť bmedzi medenými rúrkami a rúrkovnicou, čím sa znižuje riziko netesností.

3. Viaceré metódy spustenia

ThePonuka chladiča 19xrFlexibilita v možnostiach spustenia vrátane:

Nízkonapäťové štartovacie skrinky (380 V): Štandardná skriňa na štartovanie-vzduchovej hviezdy-trojuholníka.

Alternatívne štartovacie skrine: Pre lepšie prispôsobenie sú k dispozícii možnosti, ako sú vzdušné hviezdicové -trojuholníky, polovodičové{1}}skrinky s mäkkým štartom a spúšťacie skrinky s premenlivou frekvenciou (štandardná aj špičková{2}}verzia).

4. Jednoduchá obsluha

Inteligentný riadiaci systém Carrier SmartView®:Tento používateľsky-priateľský systém obsahuje stránku s jednoduchým ovládaním, ktorá poskytuje pohodlné a intuitívne používateľské prostredie. Zahŕňa inteligentné monitorovacie funkcie na ochranu jednotky a rýchlu diagnostiku akýchkoľvek prevádzkových problémov.

Integrácia s riadiacimi systémami budovy:Systém je možné bez problémov pripojiť k riadiacim systémom budov, čo umožňuje centralizované a vzdialené monitorovanie.

Typ chladiva	R-134A (bez chlóru)
Kapacita chladenia (jedno{0}}stupňové)	300 - 1650 RT
Kapacita chladenia (dva{0}}stupne)	600 - 3400 RT
Chladiaci výkon (sériový protiprúdový systém)	1000 - 6800 RT

Aplikácia

Odstredivé chladiče radu chladičov 19xr sú ideálne pre rôzne veľké-chladiace potreby v rôznych sektoroch vrátane:

Veľké komerčné budovy

Nákupné centrá, kancelárske budovy a ďalšie veľké komerčné priestory, ktoré vyžadujú efektívne a spoľahlivé chladenie.

Verejné budovy

Knižnice, múzeá, štadióny a ďalšie verejné priestory, ktoré potrebujú dôslednú kontrolu klímy.

Dátové centrá

Prostredia vyžadujúce presné riadenie teploty a vlhkosti na zabezpečenie stability kritickej IT infraštruktúry.

Verejné dopravné zariadenia

Letiská, železničné stanice a stanice metra, ktoré potrebujú-veľké chladiace systémy pre oblasti s vysokou návštevnosťou.

Vzdelávacie a zdravotnícke zariadenia

Školy, nemocnice a ďalšie inštitúcie, ktoré vyžadujú pohodlné a kontrolované vnútorné prostredie pre študentov, zamestnancov a pacientov.

Hotely a pohostinstvo

Poskytovanie optimálnych klimatických podmienok pre hostí a zabezpečenie energetickej účinnosti vo veľkých-hotelových prevádzkach.

parameter

Klimatizácia-(380V-3Ph-50Hz)
Režim	Chladič				Motor		Výparník			Kondenzátor			Rozmery jednotky			Hmotnosť
	Chladiaca kapacita		Vstupný výkon	Plná záťaž COPR	RLA	LRYA	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Dĺžka	šírka	Výška	Prevádzkové	Výstroj (bez chladivo)	Chladivo Nabite
	kW	Tony	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-313234HUEU52	1407	400	253.2	0.180	435.8	1046	67.20	107	DN200	79.90	77.8	DN200	4181	1670	2051	6965	6046	396
19XR-404035HUFT52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19XR-414138HUGU52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19XR-505138HUGT52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	DN250	4394	1994	2137	9488	7788	609
19XR-5P52436LCH52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19XR-5051C37VCE52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19XR-5P50C39VEG52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19XR-5052C35VDG52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19XR-5P50C49VEG52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19XR-5151C45VEG52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19XR-5P51C49VFJ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19XR-5252C69VEE52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19XR-5R52C49VGJ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19XR-6X65C65VFG52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	DN250	157.8	79.3		4940	2148	2637	12810	10677	714
19XR-6Z67C87VGG52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19XR-6Z69C09VHG52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19XR-7Q72C09VHJ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	DN300	217.2	76.4	DN300	5051	2472	2743	17215	14095	987
19XR-7Q72E53MEB52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	DN300	238.0	90.4	DN300	5045	2426	2889	18522	15344	1046
19XR-8P81E51MEB52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	DN350	236.3	69.2	DN350	5121	2711	2937	21060	17195	1156
19XR-8P80E63MFB52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19XR-8Q81E61MFB52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19XR-8282E63MFB52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19XR-8R84E63MFB52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19XR-8484E63MFB52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

Aplikácia soľanky (10kV-3Ph-50Hz)
Model	Chladič				Motor		Výparník			Kondenzátor			Rozmery jednotky			Hmotnosť
	Chladenie Kapacita		Vstup Sila	Plné zaťaženie Efektívnosť	RLA	LRYA	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Dĺžka	šírka	Výška	Prevádzkové	Výstroj (bez chladiva)	ChladivoCharge
	kW	Tony	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-7072E45MDE5A	2462	700	599.7	0.244	41.2	221	158.0	129	DN300	210.2	72.4	DN300	5045	2426	2889	19307	16050	1192
19XR-7R74E55MFE5A	2813	800	696.6	0.248	47.3	235	180.6	95.6	DN300	240.7	87.8	DN300	5045	2426	2889	19302	15990	1082
19XR-8R84E65MFE5A	3165	900	776.6	0.245	52.9	235	203.2	72.4	DN350	270.5	65.0	DN350	5121	2711	2937	22794	18456	1247
19XR-8787E65MFE5A	3517	1000	835.2	0.237	57.0	235	225.8	135	DN350	298.6	105	DN350	5731	2711	2937	24501	19784	1592
Poznámka:	1. Vyššie uvedené voľby sú založené na vstupnej/výstupnej teplote chladenej vody: 12/7 stupňov; vstupná / výstupná teplota chladenej vody: 32/37 stupňov. Faktor znečistenia chladiča je 0,0176 ㎡ stupňa/kW a faktor znečistenia kondenzátora je 0,044 ㎡ stupňa/kW. 2. Vyššie uvedené možnosti použitia soľanky sú založené na vstupnej/výstupnej teplote chladenej vody: -2/-6 stupňov; vstupná/výstupná teplota chladenej vody:30/33,5 stupňa . Faktor znečistenia chladiča je 0,0176 ㎡ stupňa / kW a faktor znečistenia kondenzátora je 0,044 ㎡ stupňa / kW, 25 % etylénglykol. 3. Dopravca vyberie konkrétne modely pomocou počítača na základe rôznych požiadaviek na tonáž, zdvih a účinnosť. Podrobnosti získate od miestnych agentúr. 4. Štandardný tlak vodnej nádrže je 1,0 MPa a môže poskytnúť 1,6 MPa, 2,0 MPa ako voliteľnú možnosť; Pre ďalšie požiadavky kontaktujte miestne agentúry. 5. Vyššie uvedené výbery sú založené na napätí 380V/10kV. Pre podrobnosti alebo prispôsobený výber kontaktujte miestne agentúry. 6. 60K dispozícii sú aj možnosti výberu Hz. Ak chcete získať ďalšiu podporu, kontaktujte miestne agentúry.

Klimatizácia-(10kV-3Ph-50Hz)
Režim	Chladič				Motor		Výparník			Kondenzátor			Rozmery jednotky			Hmotnosť
	Chladiaca kapacita		Vstupný výkon	Plná záťaž COPR	RLA	LRYA	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Dĺžka	šírka	Výška	Prevádzkové	Výstroj (bez chladivo)	Chladivo Nabite
	kW	Tony	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-6Y69C89LHG5A	3165	900	531.5	0.168	36.4	200	151.20	98.8	DN250	177.80	74.5	DN250	4940	2148	2685	14037	11750	735
19XR-7P72C09LHG5A	3517	1000	589.5	0.168	39.9	200	168.10	89.7	DN300	197.50	64.1	DN300	5051	2472	2790	17669	14654	949
19XR-7P71E53MDB5A	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19XR-7171E51MDB5A	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19XR-7Q72E53MFB5A	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19XR-8P81E51MFB5A	4220	1200	695.3	0.165	45.8	235	201.7	72.6	DN350	236.2	69.1	DN350	5121	2711	2937	21498	17633	1156
19XR-8P80E63MFB5A	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19XR-8Q82E61MFB5A	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19XR-8P81E63MFB5A	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19XR-8282E63MFB5A	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19XR-8R84E63MFB5A	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19XR-8QV4F30MFT5A	5275	1500	882.0	0.167	57.9	285	252.1	82.3	DN400	296.1	66.3	DN400	5195	2926	3082	24160	19833	1098
19XR-8QV4F40WHT5A	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19XR-8RV4F40WJT5A	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19XR-8ZV8F50WJT5A	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19XR-A4FA47638GP7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19XR-A4FA47648GP7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19XR-A6FB66648GQ7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	DN450	5839	3186	3484	36913	29922	1650
19XR-A6GB66648GQ7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	DN450	5839	3186	3484	37267	30111	1706
19XR-B6FC65718RU7	8089	2300	1286	0.159	85.2	550	386.5	97.0	DN450	450.7	71.5	DN500	5969	3658	3742	48871	40146	1908
19XR-B6FC65710RU7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19XR-B6GC65720RU7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19XR-B6GC66720RU7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19XR-C6FC66720RU7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19XR-C6FC66730RU7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19XR-C6FC67730RU7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19XR-C6FC67730RV7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

Aplikácia vykurovania (10kV-3Ph-50Hz)
Model	Chladič				Motor		Výparník			Kondenzátor			Rozmery jednotky			Hmotnosť
	Kúrenie Kapacita		Vstup Sila	Plné zaťaženie Efektívnosť	RLA	LRYA	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Prietok ohodnotiť	Tlak Drop	Voda Pripojenie	Dĺžka	šírka	Výška	Prevádzkové	Výstroj (bez chladiva)	ChladivoCharge
	kW	Tony	kW	ikW/kW	A	A	l/s	kPa	mm	l/s	kPa	mm	mm	mm	mm	kg	kg	kg
19XR-7071E35MFD5A	3517	1000	696.1	0.198	45.9	235	134.6	73.6	DN300	170.0	54.4	DN300	5045	2426	2889	18947	15760	1192
19XR-7072E35MFD5A	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19XR-7172E37MFD5A	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19XR-7274E45MFD5A	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19XR-8284E45MHD5A	4924	1400	952.1	0.193	63.2	294	189.5	67.6	DN350	237.5	49.5	DN350	5121	2711	2937	23343	18898	1426
Poznámka:	1. Vyššie uvedené voľby sú založené na vstupnej/výstupnej teplote chladenej vody: 12/7 stupňov; vstupná/výstupná teplota chladiacej vody: 32/37 stupňov . Faktor znečistenia chladiča je 0,0176 m² stupňa/kW a faktor znečistenia kondenzátora je 0,044 m2 stupňa/kW. 2. Vyššie uvedené možnosti použitia vykurovania sú založené na vstupe/výstupe chladenej vody s teplotou 10/5 stupňov; vstupná/výstupná teplota chladiacej vody 40/45 stupňov .Faktor zanášania chladiča je 0,0176 m² stupňa/kW a faktor znečistenia kondenzátora je 0,044 m2 stupňa/kW. 3. Dopravca vyberie konkrétne modely pomocou počítača na základe rôznych požiadaviek na tonáž, zdvih a účinnosť. Podrobnosti získate od miestnych agentúr. 4. Štandardný tlak vodnej nádrže je 1,0 MPa a môže poskytnúť 1,6 MPa, 2,0 MPa ako voliteľnú možnosť; Pre ďalšie požiadavky kontaktujte miestne agentúry. 5. Vyššie uvedené výbery sú založené na napätí 10 kV. Pre podrobnosti alebo prispôsobený výber kontaktujte miestne agentúry. 6. 60K dispozícii sú aj možnosti výberu Hz. Ak chcete získať ďalšiu podporu, kontaktujte miestne agentúry.

Odstredivý chladič radu 19xr vyniká ako spoľahlivé, energeticky-účinné riešenie pre rozsiahle-chladiace aplikácie. Vďaka svojej pokročilej technológii, nízkej hlučnosti a flexibilným možnostiam inštalácie je ideálnou voľbou pre širokú škálu priemyselných odvetví vyžadujúcich vysoko-výkonné chladenie. Či už budujete novú infraštruktúru alebo inovujete existujúci systém, séria 19XR ponúka výkon, efektivitu a spoľahlivosť, ktoré potrebujete.
